I. مقدمه
در دنیای پیچیده فرآیندهای صنعتی و تجاری ، انتقال حرارت کارآمد صرفاً یک ویژگی مطلوب نیست - این یک تعیین کننده مهم موفقیت عملیاتی ، مصرف انرژی و عملکرد کلی سیستم است. از گرمای خانه های ما گرفته تا ماشین آلات پیچیده کارخانه های تولیدی ، توانایی حرکت مؤثر انرژی حرارتی از یک رسانه به محیط دیگر زیربناهای بی شماری است. در خط مقدم این تلاش است لوله گرمایش هوا S ، دستگاه های مبتکرانه به طور خاص برای افزایش چشمگیر میزان تبادل گرما بین یک مایع گرم (داخل لوله) و هوای خنک کننده (خارج) مهندسی شده اند.
لوله های گرمایش هوا در اصل مبدل های حرارتی هستند که با سطوح گسترده ، معروف به باله ها ، که به نمای بیرونی آنها متصل است ، طراحی شده اند. این باله ها یک هدف مفرد و در عین حال عمیقاً تأثیرگذار را ارائه می دهند: برای افزایش قابل توجهی سطح سطح موجود برای انتقال حرارت به هوای اطراف. با این کار ، آنها بر محدودیت های ذاتی لوله های ساده غلبه می کنند ، که اغلب برای انتقال کارآمد گرما به گازها مانند هوا به دلیل هدایت حرارتی کم تلاش می کنند. هدف اصلی این لوله ها بهبود کارآیی فرآیندهای گرمایش ، کاهش اندازه تجهیزات و در نهایت هزینه های عملیاتی پایین تر است. در این مقاله به اصول اساسی ، طراحی پیچیدگی ها ، کاربردهای متنوع و نوآوری های آینده پیرامون لوله های گرمایش هوای فنلاندی می پردازد و درک کاملی از نقش حیاتی آنها در سیستم های حرارتی مدرن ارائه می دهد.
ii. اصول اساسی انتقال حرارت
برای قدردانی از اثربخشی لوله های گرمایش هوا ، درک شیوه های اساسی انتقال حرارت: هدایت ، همرفت و تابش ضروری است.
- انتقال انتقال گرما از طریق تماس مستقیم است ، جایی که انرژی حرارتی از ذرات پرانرژی تر به مواد کم انرژی تر در یک ماده یا بین مواد در تماس مستقیم منتقل می شود. در یک لوله فنر ، گرما از مایع گرم از طریق دیواره لوله و به پایه باله ها انجام می شود.
- همرفت انتقال گرما از طریق حرکت مایعات (مایعات یا گازها) است. این حالت غالب انتقال حرارت از سطح باله به هوای اطراف است. از آنجا که هوای نزدیک سطح باله داغ گرم می شود ، متراکم تر می شود و افزایش می یابد و باعث می شود هوای خنک تر و متراکم تر جای خود را بگیرد و یک جریان مداوم ایجاد کند که گرما را از بین می برد.
- تابش انتقال گرما از طریق امواج الکترومغناطیسی است. در حالی که موجود است ، سهم آن در انتقال حرارت در کاربردهای معمولی لوله گرمایش هوای فنر اغلب در مقایسه با هدایت و همرفت ، به ویژه در دمای پایین تر ، کمتر از اهمیت کمتری برخوردار است.
اصل اصلی لوله های فنلاندی این است نقش سطح سطح در انتقال حرارت بشر سرعت انتقال حرارت به طور مستقیم با سطح سطح موجود برای مبادله متناسب است. هوا ، به عنوان یک هادی ضعیف از گرما ، برای جذب کارآمد انرژی حرارتی به یک سطح بزرگ نیاز دارد. باله ها این سطح گسترده را ارائه می دهند ، به طور موثری منطقه ای را که انتقال حرارت همرفتی در آن رخ می دهد ضرب می کند. این تقویت به طور چشمگیری ضریب انتقال حرارت کلی بین لوله و هوا را افزایش می دهد و این روند را بسیار کارآمدتر از یک لوله لخت می کند.
iii آناتومی و طراحی لوله های گرمایش هوا
طراحی و انتخاب مواد برای لوله های گرمایش هوای فنلاندی برای عملکرد و ماندگاری آنها بسیار مهم است.
A. مواد لوله هسته
انتخاب مواد لوله هسته به شدت به شرایط عملیاتی از جمله دما ، فشار و ماهیت مایع داخلی بستگی دارد.
| مادی | خواص و ملاحظات |
|---|---|
| فولاد ضد زنگ (به عنوان مثال ، 304 ، 316L) | مقاومت در برابر خوردگی عالی ، قدرت خوب درجه حرارت بالا. ایده آل برای محیط های خورنده یا برنامه های با خلوص بالا. |
| فولاد (به عنوان مثال ، ASTM A179 ، A106) | مقرون به صرفه برای برنامه های غیر خوردگی و درجه حرارت متوسط. |
| مس | هدایت حرارتی بالا ، برای کاربردهای دمای پایین که در آن انتقال سریع حرارت بسیار مهم است ، مفید است. عالی برای سیستم های مبتنی بر آب. |
| INCONEL/HASTELLOY | آلیاژهای با کارایی بالا برای درجه حرارت بسیار بالا و محیط های بسیار خورنده ، استحکام عالی و مقاومت اکسیداسیون را ارائه می دهند. |
ب. مواد باله
مواد باله در درجه اول برای هدایت و هزینه حرارتی آن انتخاب می شوند.
| مادی | خواص و ملاحظات |
|---|---|
| الومینیوم | هدایت حرارتی بسیار بالا ، سبک وزن ، مقرون به صرفه. معمولاً برای دمای پایین تا متوسط استفاده می شود. |
| مس | هدایت حرارتی عالی ، مقاومت در برابر خوردگی خوب. گرانتر از آلومینیوم. |
| فولاد (کربن یا ضد زنگ) | هدایت حرارتی پایین تر از آلومینیوم یا مس اما مقاومت و مقاومت دما بالاتری را ارائه می دهد ، مناسب برای کاربردهای صنعتی بیشتر. |
ج - انواع و تنظیمات باله
هندسه باله ها به طور قابل توجهی بر عملکرد انتقال حرارت و هزینه تولید تأثیر می گذارد.
| نوع باله | توضیحات/خصوصیات |
|---|---|
| باله های مارپیچ/مارپیچی (متداول ترین نوع ، زخمی در اطراف لوله) | |
| L-fin (زخم تنش) | یک نوار L شکل محکم در اطراف لوله تحت تنش پیچیده شده و تماس خوبی ایجاد می کند. مناسب برای دمای متوسط. |
| با عنوان LL (با هم همپوشانی L-Fin) | شبیه به L-Fin اما با یک پایه همپوشانی ، محافظت بهتر در برابر خوردگی و تماس بهبود یافته است. |
| درجه سانتیگراد (تعبیه شده) | یک شیار به داخل لوله بریده می شود و باله درج شده و از نظر مکانیکی در شیار قفل می شود. پیوند عالی به لوله و عملکرد حرارتی بالا ، به ویژه در دماهای بالاتر را ارائه می دهد. |
| باله اکسترود شده | ماده باله به طور مستقیم از سطح بیرونی یک لوله دو فلزی (به عنوان مثال ، باله آلومینیوم بر روی یک هسته فولادی) اکسترود می شود. پیوند متالورژی بسیار قوی و محافظت از خوردگی عالی برای لوله پایه را فراهم می کند. |
| باله جوش داده شده (فرکانس بالا ، مقاومت جوش داده شده) | باله ها به طور مداوم با استفاده از جوشکاری مقاومت با فرکانس بالا به لوله جوش داده می شوند. قویترین پیوند ، مناسب برای محیط های با درجه حرارت بالا ، پرشور بالا و خورنده را ارائه می دهد. |
| باله های طولی | باله ها به موازات محور لوله اجرا می شوند ، که اغلب در مبدل های حرارتی پوسته و لوله ای استفاده می شود که جریان آن به موازات لوله ها است. |
| باله | صفحات مسطح با سوراخ هایی که لوله ها از آن عبور می کنند. لوله ها اغلب برای ایجاد پیوند مکانیکی با صفحات گسترش می یابند. در کویل های HVAC رایج است. |
| باله های کرچ | باله ها برای افزایش تلاطم و تقویت انتقال گرما ، کرجی یا راه راه هستند. |
| باله های حلقوی | حلقه ها یا واشر های جداگانه بر روی لوله فشار داده شده یا بریده می شوند. |
D. روش های پیوست باله
روش اتصال باله به لوله برای حفظ تماس حرارتی خوب و جلوگیری از تخریب به مرور زمان بسیار مهم است. روشهای متداول شامل سیم پیچ تنش ، برزمی ، جوشکاری (مقاومت ، لیزر ، TIG) ، تعبیه مکانیکی و اکستروژن است.
تنظیمات لوله E.
لوله های فنلاندی را می توان در تنظیمات مختلف متناسب با الزامات خاص برنامه و محدودیت های فضا ترتیب داد.
- مستقیم: ساده ، آسان برای تمیز کردن.
- u خم: طراحی جمع و جور ، که اغلب در مبدل های حرارتی پوسته و لوله استفاده می شود.

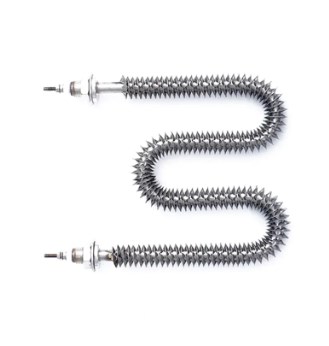

- سیم پیچ مار: چندین خم U ایجاد یک مسیر جریان مداوم ، حداکثر انتقال حرارت در یک فضای محدود.
IV مکانیسم کار
اصل عملیاتی یک لوله گرمایش هوای فنلاندی یک زنجیره منظم از وقایع انتقال حرارت است.
- تولید گرما: گرما به لوله هسته وارد می شود. این می تواند از طریق روشهای مختلف حاصل شود:
- مقاومت برقی: عناصر گرمایش الکتریکی تعبیه شده در داخل لوله مستقیماً گرما تولید می کنند.
- بخار: چگال بخار با دمای بالا در داخل لوله ، گرمای نهان را آزاد می کند.
- مایع داغ: آب گرم ، روغن حرارتی یا سایر مایعات فرآیند از طریق لوله جریان می یابند و گرمای معقول آنها را منتقل می کنند.
- هدایت باله ها: گرمای تولید شده یا حمل شده توسط محیط داخلی از طریق دیواره لوله هسته و سپس به پایه باله های متصل منتقل می شود. کیفیت پیوند باله به لوله در اینجا مهم است ، زیرا هر شکاف هوا یا تماس ضعیف به طور قابل توجهی مانع جریان گرما می شود.
- همرفت به هوا: با گرم شدن باله ها ، آنها انرژی حرارتی را به هوای خنک تر که بر روی سطوح خود جریان می یابد ، منتقل می کنند. این در درجه اول از طریق همرفت اجباری است ، جایی که طرفداران یا دمنده ها هوا را در سطح سطوح فنلاندی یا همرفت طبیعی حرکت می دهند ، جایی که اختلاف چگالی باعث حرکت هوا می شود. سطح گسترده ای که توسط باله ها به طور چشمگیری باعث افزایش چشمگیر ناحیه تماس بین فلز داغ و هوا می شود و سرعت بسیار بیشتری از انتقال حرارت را نسبت به یک لوله لخت تسهیل می کند.
عوامل مؤثر بر کارآیی انتقال حرارت
چندین پارامتر مستقیماً بر کارایی این فرآیند تأثیر می گذارد:
| عامل | تأثیر |
|---|---|
| ارتفاع و ضخامت باله | باله های بلندتر و ضخیم تر مساحت بیشتری را فراهم می کنند اما در صورت عدم کارایی حرارتی ماده ، می توانند منجر به تلفات باله شوند. |
| باله فاصله | فاصله بهینه مانع از بای پس جریان هوا می شود و تماس کافی با سطوح باله را تضمین می کند. خیلی نزدیک ، و جریان هوا محدود است. خیلی دور ، و سطح سطح مورد استفاده قرار نمی گیرد. |
| خاصیت مواد | هدایت حرارتی بالا از مواد لوله و باله برای هدایت حرارتی کارآمد ضروری است. |
| سرعت هوا | سرعت بالاتر هوا به طور کلی منجر به ضرایب انتقال حرارت بیشتر همرفت شده و باعث بهبود کارایی می شود. |
| اختلاف دما | اختلاف دمای بیشتر بین باله ها و هوا منجر به محرک بیشتری برای انتقال حرارت می شود. |
V. مزایای لوله های گرمایش هوا
اتخاذ گسترده لوله های گرمایش هوای فنلاندی گواهی بر مزایای بی شماری آنها است:
- بهره وری انتقال حرارت پیشرفته: این فواید اصلی آنها است. آنها با افزایش قابل توجهی در سطح سطح ، میزان انتقال حرارت بسیار بالاتر را در مقایسه با لوله های ساده ، به ویژه هنگام گرم کردن گاز ، تسهیل می کنند.
- طراحی جمع و جور / صرفه جویی در فضا: با توجه به قابلیت انتقال حرارت برتر ، لوله های فنلاندی می توانند به همان وظیفه گرمایشی مانند یک سیم پیچ لوله ساده بسیار بزرگتر دست یابند. این منجر به طرح های مبدل حرارتی جمع و جور تر ، صرفه جویی در فضای ارزشمند و کاهش ردپای تجهیزات کلی می شود.
- بهره وری انرژی: انتقال حرارت بهبود یافته به معنای هدر رفتن انرژی کمتر است. سیستمهایی که از لوله های فنر استفاده می کنند می توانند با ورودی انرژی کمتری یا در زمان کمتری به دمای مطلوب برسند و منجر به صرفه جویی در هزینه عملیاتی قابل توجهی شوند.
- تطبیق پذیری در برنامه ها: در طیف گسترده ای از مواد ، انواع باله و تنظیمات موجود ، می توان آنها را برای صنایع متنوع و شرایط عملیاتی ، از HVAC با دمای پایین تا فرآیندهای صنعتی با درجه حرارت بالا ، سفارشی کرد.
- دوام و طول عمر: هنگامی که به درستی طراحی و ساخته شده با مواد مناسب برای محیط عملیاتی ، لوله های فنلاندی قوی هستند و می توانند عمر طولانی مدت ارائه دهند و در برابر خوردگی و استرس مکانیکی مقاومت کنند.
- مقرون به صرفه بودن: در حالی که هزینه اولیه ممکن است کمی بالاتر از لوله های ساده باشد ، عملکرد بهبود یافته ، صرفه جویی در مصرف انرژی و کاهش اندازه تجهیزات اغلب منجر به کاهش هزینه کل مالکیت در طول عمر سیستم می شود.
vi برنامه
لوله های گرمایش هوا فنلاندی اجزای ضروری در سراسر طیف گسترده ای از صنایع و برنامه ها هستند:
- سیستم های HVAC: آنها اجزای اصلی در واحدهای حمل و نقل هوا (AHUS) ، بخاری های مجرای و سیستم های گرمایش راحتی ، گرم کردن هوا برای ساختمانهای تجاری ، فضاهای مسکونی و امکانات صنعتی هستند.
- فرآیندهای خشک کردن صنعتی: برای برنامه های کاربردی که نیاز به کنترل دما دقیق و حذف رطوبت کارآمد دارند ، مانند خشک کردن محصولات غذایی ، الوار ، منسوجات ، کاغذ و مواد شیمیایی مختلف.
- گرمایش فرآیند: مورد استفاده گسترده در اجاق های صنعتی ، کوره ها ، کوره ها و سایر تجهیزات فرآیند که در آن هوا باید در دمای خاص برای تولید یا درمان گرم شود.
- سیستم های بازیابی گرما: در اقتصاددانان و پیش دبستانی هوا برای بازیابی گرمای زباله از گازهای اگزوز ، بهبود کارآیی کلی سیستم و کاهش مصرف سوخت استفاده می شود.
- تولید برق: در پیش روکش ها برای هوای احتراق گرم استفاده می شود و باعث افزایش راندمان دیگ بخار در نیروگاه ها می شود.
- گرمایش تجاری و مسکونی: در بخاری های واحد ، بخاری های پایه و سایر راه حل های گرمایشی فضا یافت می شود.
- صنایع پتروشیمی و نفت و گاز: در فرآیندهای مختلف گرمایشی و سرمایش از جمله مجدد مجدد ، کندانسور و کولرهای هوا مورد استفاده قرار می گیرد که در آن به تبادل گرمای قوی و کارآمد نیاز دارد.
vii ملاحظات انتخاب
انتخاب لوله گرمایش هوای مناسب برای یک کاربرد خاص نیاز به بررسی دقیق چندین عامل دارد:
- دمای و فشار کار: اینها محدودیت استحکام و دما ماده لازم را برای لوله هسته و باله ها دیکته می کنند.
- خواص سیال: ماهیت مایع داخلی (به عنوان مثال ، بخار ، آب گرم ، روغن حرارتی) و مایع خارجی (سرعت هوا ، وجود آلاینده ها ، عناصر خورنده) بر انتخاب مواد و نوع باله تأثیر می گذارد.
- سازگاری مواد: اطمینان از سازگاری مواد لوله و باله با هر دو محیط داخلی و خارجی برای جلوگیری از خوردگی ، فرسایش یا تخریب.
- محدودیت های فضایی: فضای فیزیکی موجود در انتخاب پیکربندی لوله (مستقیم ، خم ، مارپنتین) و طراحی کلی مبدل حرارتی تأثیر می گذارد.
- هزینه در مقابل عملکرد: متعادل کردن هزینه اولیه سرمایه گذاری با عملکرد انتقال حرارت مورد نظر ، صرفه جویی در مصرف انرژی و طول عمر مورد انتظار.
- الزامات نگهداری و تمیز کردن: با توجه به سهولت تمیز کردن و نگهداری ، به ویژه در برنامه های مستعد به رسوب. برخی از انواع باله در برابر تجمع گرد و غبار مقاوم تر یا تمیز کردن آسان تر از سایرین هستند.
- استانداردها و گواهینامه های نظارتی: پیروی از استانداردهای مربوط به صنعت ، کدها (به عنوان مثال ، ASME ، TEMA) و گواهینامه های ایمنی.
viii نگهداری و عیب یابی
تعمیر و نگهداری مناسب برای اطمینان از کارآیی طولانی مدت و قابلیت اطمینان لوله های گرمایش هوا بسیار مهم است.
موضوعات مشترک:
- رسوب: تجمع گرد و غبار ، خط یا ذرات دیگر در سطوح باله ، که به عنوان یک لایه عایق عمل می کند و باعث کاهش کارایی انتقال حرارت می شود.
- خوردگی: تخریب مواد لوله یا باله به دلیل قرار گرفتن در معرض مواد خورنده در هوا یا مایع داخلی.
- آسیب باله: خم شدن ، خرد کردن یا جدا شدن باله ها به دلیل ضربه مکانیکی ، لرزش یا استرس حرارتی که منجر به کاهش سطح سطح می شود.
- نشت: در لوله هسته ، منجر به از بین رفتن محیط گرمایش می شود.
روشهای تمیز کردن:
- جت هوای فشرده شده/آب: برای گرد و غبار سبک و آوار.
- مسواک زدن/خلاء: برای سپرده های سرسخت تر.
- تمیز کردن شیمیایی: برای مقیاس سخت یا باقیمانده چسبناک ، نیاز به راه حل ها و رویه های تخصصی.
- تمیز کردن بخار: برای انواع خاصی از رسوب موثر است.
بازرسی و تعمیر:
بازرسی های بصری منظم برای آسیب ، خوردگی و علائم نشت. آسیب های جزئی باله گاهی اوقات با صافی قابل ترمیم است. آسیب یا نشت عمده ممکن است نیاز به تعویض لوله داشته باشد.
طول عمر:
تمیز کردن منظم ، انتخاب مناسب مواد برای کاربرد ، حفظ شرایط بهینه عملیاتی (دما ، فشار ، سرعت جریان) و پرداختن به مسائل سریع می تواند عمر عملیاتی لوله های گرمایش هوا را افزایش دهد.
ix روندها و نوآوری های آینده
زمینه فناوری انتقال حرارت به طور مداوم در حال تحول است و لوله های گرمایش هوا فنر نیز از این قاعده مستثنی نیستند. روندها و نوآوری های آینده بر افزایش عملکرد ، پایداری و ادغام هوشمند متمرکز است.
- مواد پیشرفته: تحقیقات در مورد مواد جدید ، از جمله کامپوزیت ها ، پوشش های تقویت شده با گرافن و آلیاژهای پیشرفته ، با هدف بهبود هدایت حرارتی ، مقاومت در برابر خوردگی و عملکرد درجه حرارت بالا انجام می شود. نانو کت ها همچنین می توانند خواص ضد فولینگ را ارائه دهند.
- هندسه های باله بهینه شده: دینامیک سیالات محاسباتی (CFD) و ابزارهای شبیه سازی پیشرفته برای طراحی هندسه های جدید باله که حداکثر انتقال حرارت را ضمن به حداقل رساندن افت فشار و استفاده از مواد استفاده می کنند ، استفاده می شوند. این شامل باله های موج دار ، باله های بلند و سایر ساختارهای پیچیده است.
- سیستم های گرمایش هوشمند: ادغام با سنسورهای IoT (اینترنت اشیاء) و سیستم های کنترل ، نظارت بر زمان واقعی عملکرد ، نگهداری پیش بینی کننده و عملکرد بهینه شده را بر اساس شرایط محیطی و تقاضا امکان پذیر می کند.
- بازیابی انرژی و تمرکز پایداری: تأکید روز افزون بر بازیابی گرمای زباله از فرآیندهای صنعتی و ادغام لوله های فنر در سیستم های پیشرفته تر بازیابی انرژی برای کاهش مصرف انرژی کلی و تأثیرات زیست محیطی. این شامل نقش آنها در ضبط کربن و فناوری های ذخیره سازی است.
X. نتیجه گیری
لوله های گرمایش هوا به عنوان شهادت مهندسی هوشمند در حوزه انتقال حرارت ایستاده اند. آنها با گسترش مبتکرانه سطح تبادل گرما ، آنها در بازدهی که انرژی حرارتی به هوا منتقل می شود ، انقلابی ایجاد کرده و کاربردهای بی شماری صنعتی ، تجاری و مسکونی قابل استفاده و اقتصادی مناسب است. توانایی آنها در ارائه انتقال گرمای پیشرفته در یک بسته فشرده و کارآمد با انرژی ، نقش خود را به عنوان اجزای ضروری در سیستم های HVAC ، فرآیندهای خشک کردن ، تولید برق و فراتر از آن ، سیمان کرده است.
از آنجا که صنایع همچنان به تلاش برای بهره وری بیشتر ، کاهش اثرات زیست محیطی و کنترل عملیاتی هوشمندانه ادامه می دهند ، بدون شک تکامل لوله های گرمایش هوای فنلاندی ادامه خواهد یافت. با پیشرفت های مداوم در علوم مواد ، بهینه سازی طراحی و ادغام فناوری هوشمند ، این دستگاه های بی حد و حصر و در عین حال قدرتمند در قلب مدیریت حرارتی مؤثر باقی می مانند ، و اطمینان حاصل می کنند که گرما دقیقاً در کجا و در زمان لازم ، با حداکثر کارآیی و حداقل زباله منتقل می شود. اهمیت ماندگار آنها این اصل اساسی را تأکید می کند که گاهی اوقات ، ساده ترین اصلاحات می تواند عمیق ترین پیشرفت در مهندسی را به همراه داشته باشد. $
